APÉNDICES II, III y IV
DEFINICIONES
Todos los términos con definición aparecen escritos en
Itálica (cursiva) y están ordenados alfabéticamente en la sección Definiciones.
El R&A se reserva el derecho de modificar en cualquier
momento las Reglas relacionadas con palos, bolas, dispositivos y otro equipo y
de realizar o cambiar las interpretaciones relacionadas con estas Reglas. Para
información actualizada póngase en contacto con el R
&A, o consulte en la página www.randa.org/equipmentrules.
Cualquier diseño de un palo, bola, dispositivo u otro
equipo que no esté recogido por las Reglas, que sea contrario al objetivo y
propósito de las Reglas, o que pudiera cambiar substancialmente la naturaleza
del juego, deberá someterse a la Real Federación Española de Golf.
Las dimensiones y límites contenidos en los Apéndices II
,
III
y IV se dan en las unidades en las que se determina la conformidad. También se
incluye una conversión imperial/métrica utilizando una conversión de 1 pulgada =
25,4mm.
APÉNDICE II - LOS PALOS
Un jugador que tenga alguna duda sobre la conformidad de un
palo deberla consultar a la Real Federación Española de Golf.
Un fabricante deberla presentar a Real Federación Española
de Golf dos muestras del palo que se propone fabricar para que resuelva si dicho
palo cumple con las Reglas. Las muestras se quedan en propiedad de la Real
Federación Española de Golf a efectos de referencia. Si un fabricante no
suministra las muestras, o habiéndola suministrado, no espera a tener una
decisión antes de fabricar y/o comercializar el palo, asume el riesgo de una
decisión en la que el palo no sea conforme con las Reglas. La Real Federación
Española de Golf enviará una de las muestras al RÍA.
Los siguientes párrafos establecen normas generales para el
diseño de palos, junto con especificaciones e interpretaciones. Mayor
información referente a estas normas y su correcta interpretación puede
obtenerse en "Una Gula a las Reglas sobre Palos y Bolas".
Cuando un palo, o parte de un palo ha de cumplir alguna
especificación dentro de las Reglas, debe ser diseñado y fabricado con el
propósito de cumplir dicha especificación.
1. PALOS
a. General
Un palo es un instrumento diseñado para golpear
la bola y normalmente existen tres tipos: maderas, hierros y putters, que se
distinguen por su forma y por el uso que se les quiere dar. Un putter es un palo
que tiene un ángulo de elevación (loft) que no excede de los diez grados y que
ha sido diseñado principalmente para ser usado en el Green.
El palo no debe ser sustancialmente diferente de la
tradicional y acostumbrada forma y fabricación. El palo debe estar compuesto de
una varilla y una cabeza y también puede tener material añadido a la varilla
para ayudar al jugador a sujetar firmemente el palo (ver epígrafe 3 más abajo).
Todas las partes del palo deben ser fijas de forma que el palo sea una unidad, y
no debe tener acoplamientos. Se admiten excepciones para acoplamientos que no
afectan a la función del palo
b. Ajustes
Todos los palos pueden incorporar
características para ajustes de peso. También se pueden admitir otras formas de
ajuste previa aprobación de la Real Federación Española de Golf.
Los siguientes
requisitos se aplican a todos los métodos permitidos de ajuste:
(i) el ajuste no pueda hacerse con facilidad
(ii) todas las partes ajustables estén firmemente fijadas y
no hay una razonable probabilidad de que se aflojen durante una vuelta; y
(iii)
todas las configuraciones de los ajustes cumplan con
las Reglas.
No deben cambiarse intencionadamente las características de
juego de un palo durante una vuelta estipulada por ajuste o por cualquier otro
método (Regla 4-2a).
c. Longitud.
La longitud total del palo será como mínimo de
18
pulgadas (457,2 mm) y con la excepción de los putters, no debe exceder de 48
pulgadas (1219,48 mm).
Para hierros y maderas la medida de la
longitud se hace con
el palo reposando en el plano horizontal y la base forma un ángulo de 60° con

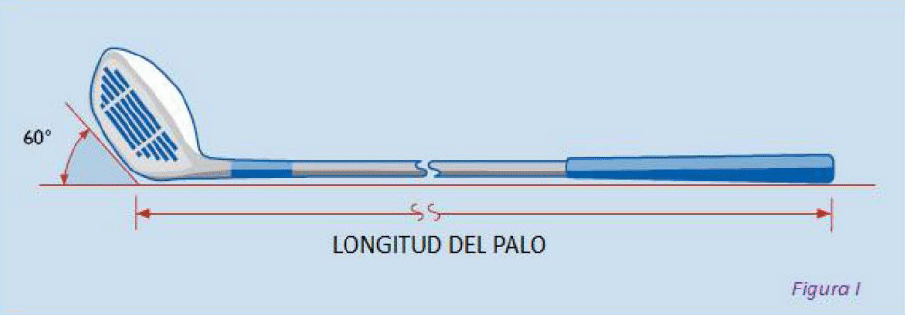

dicho plano como muestra la Figura I. La longitud está definida por la distancia
desde el punto de intersección entre los dos planos hasta el extremo de la
empuñadura (grip).
Para los putters la medida de la longitud
se toma desde el
extremo de la empuñadura a lo largo del eje de la varilla o una extensión de la
línea recta de ella a la base del palo.
d. Al
íneación.
Cuando el palo está en su posición normal
para un golpe la varilla tendrá una alíneación tal que:

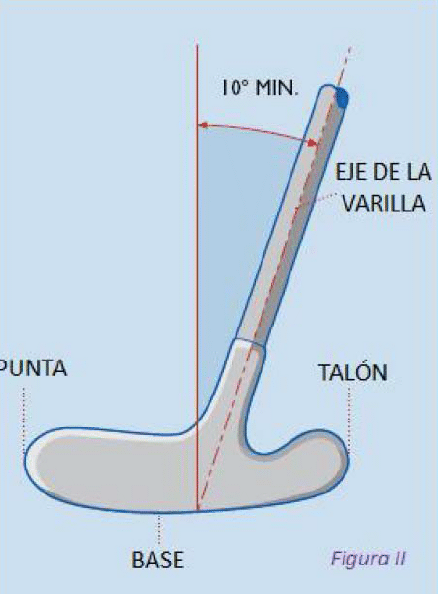

(i) la proyección de la
parte recta de la varilla sobre el plano vertical que forma la punta y talón
debe tener una divergencia de la vertical de al menos diez grados (ver la Figura II). Si el diseño global del palo es tal que el jugador puede utilizar el palo
en una posición vertical o casi vertical, puede que se requiera que la varilla
tenga una divergencia con este plano de hasta 25 grados.
(ii) la proyección de
la parte recta de la varilla sobre el plano vertical a la línea de juego
prevista no debe separarse más de 20 grados hacia delante o 10 grados hacia

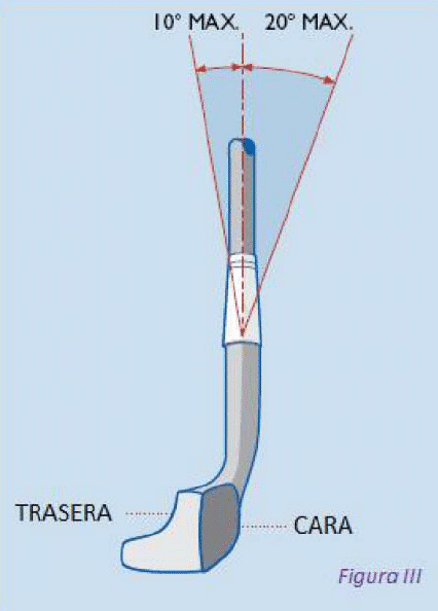

atrás (ver la Figura m).

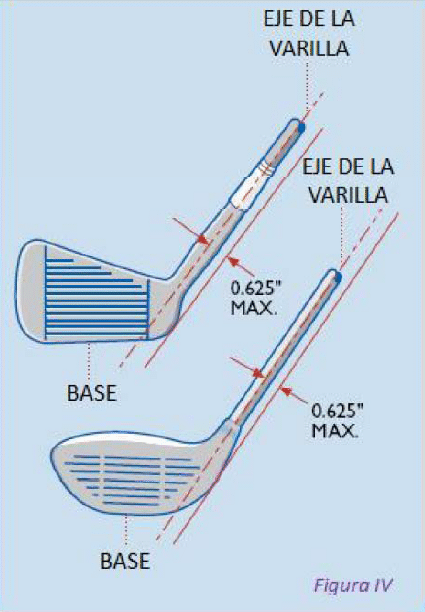

Excepto para los putters, toda las parte del talón del
palo estará dentro de la distancia de 0,625 pulgadas (15,88 mm) del plano que
contiene el eje de la parte recta de la varilla y la pretendida línea de juego
(horizontal) (ver la Figura IV).
2. VARILLA
a. Rectitud.
La varilla será recta desde el extremo
superior de la empuñadura hasta un punto que no esté a más de 5 pulgadas (127 mm) por encima de la planta (base), medida desde el punto donde la varilla deja
de ser recta a lo largo del eje curvado de la varilla y el cuello y/o casquillo

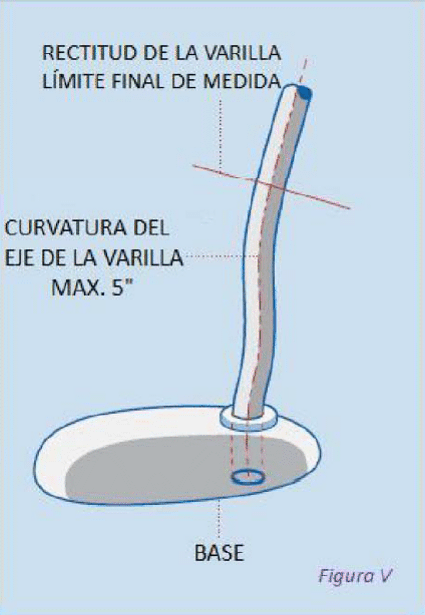

(ver la Figura V).
b. Propiedades de Flexión y Torsión.
En cualquier punto a
lo largo de su longitud la varilla debe
:
(i) flexionar de tal manera que la
desviación es la misma, independientemente de cómo gire
la varilla respecto a su eje longitudinal; y
(ii) torsionar
lo mismo en ambas direcciones.

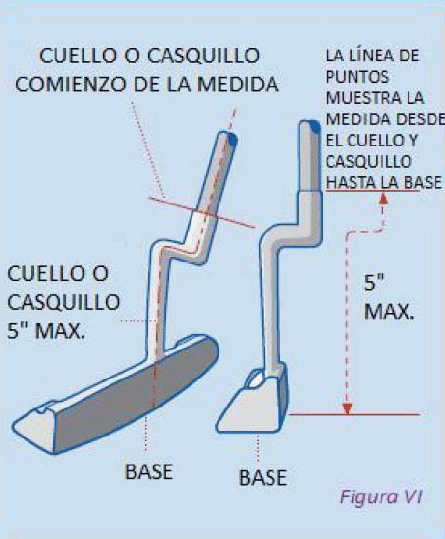

c. Sujeción a la Cabeza del Palo.
La varilla debe estar
sujeta a la cabeza del palo en el talón bien directamente o por medio de un
cuello liso y/o casquillo. La longitud desde la parte superior del cuello y/o
casquillo hasta la base del palo no debe exceder de 5 pulgadas (127 mm.),
medida
a lo largo del eje, y siguiendo cualquier curvatura en el cuello y/o el
casquillo (ver la Figura VI).
Excepción para Putters. La varilla o cuello o
casquillo de los putters puede fijarse a cualquier punto de la cabeza.

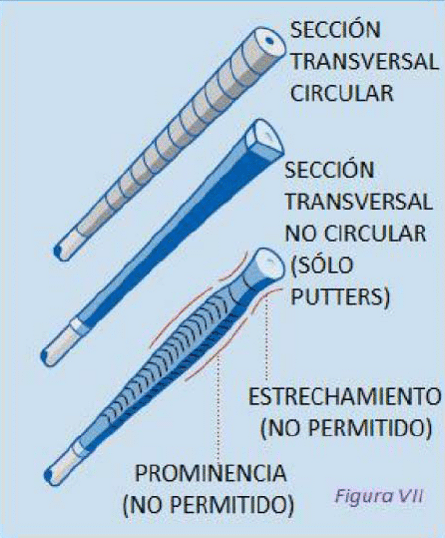

3. EMPUÑADURA (Ver la Figura VII)
La empuñadura consiste en
un material añadido a la varilla para permitir al jugador una sujeción firme. La
empuñadura debe estar sujeta a la varilla y será recta y sencilla en su forma,
debe extenderse hasta el final de la varilla y no debe estar moldeada para
ninguna parte de las manos. Si no se ha añadido ningún material, esta parte de
la varilla diseñada para ser sujetada por el jugador debe ser considerada como
la empuñadura.
(i) Para los palos que no sean putters la empuñadura debe ser de
sección circular, excepto que puede incorporarse a lo largo de toda la
empuñadura una nervadura continua, recta y ligeramente saliente, y se permite
una espiral ligeramente en relieve sobre una empuñadura encintada o una
imitación de la misma.
(ii) Una empuñadura de putter puede tener una sección
transversal no circular, siempre que dicha sección no sea cóncava, sea simétrica
y se mantenga generalmente semejante a lo largo de toda la empuñadura. (Ver
Cláusula (v) a continuación)
(iii) La empuñadura puede ser cónica pero no debe
tener ninguna protuberancia ni talle. Su sección transversal medida en cualquier
dirección no debe exceder de 1,75 pulgadas (44,45 mm.)
(iv) Para los palos que
no sean putters el eje de la empuñadura debe coincidir con el eje de la varilla.
(v) Un putter puede tener dos empuñaduras siempre que cada una sea circular en
su sección transversal, que el eje de cada una coincida con el eje de la
varilla, y estén separados como mínimo 1,5 pulgadas (38,1 mm.).
4. CABEZA DEL PALO.
a. Sencilla en su Forma.
La cabeza del palo debe ser generalmente sencilla en su
forma. Todas sus partes deben ser rígidas, estructurales en esencia y
funcionales. La cabeza del palo o sus partes no deben ser diseñadas para
parecerse a otros objetos. No es fácil en la práctica definir "sencilla en su
forma" con precisión y de manera exhaustiva. Sin embargo, las características
que se consideran que infringen este requisito y por lo tanto no son permitidas,
incluyen pero no se limitan a:
(i) Todos los palos:
- agujeros a través de la cara
- agujeros a través
de la
cabeza (se
pueden hacer
algunas excepciones
para putters y
hierros
con cavidad
posterior)
- características
cuyo
propósito
es el de cumplir con especificaciones sobre dimensiones
- características
que se extienden
a o por
delante
de la
cara.
- características
que se extienden
bastante
por encima
de la línea
superior
de
la
cabeza
- estrías
o guías en la
cabeza que se extienden a la cara
(se
puede hacer
alguna excepción
para
los
putters)´
-
dispositivos
óptico o electrónicos
(ii) Maderas y
hierros
- todas las características relacionadas en
(i) arriba,
- cavidades en el perfil del talón y/o
punta de la cabeza que se puedan ver desde arriba
- cavidades grandes o múltiples en el
perfil de la parte t rasera de la cabeza que se puedan ver desde arriba.
- material transparente añadido en la
cabeza con el fin de conseguir que una característica que no es conforme con las
Reglas, lo fuese.
- características que se extienden más allá del perfil de la cabeza cuando se ve desde arriba.
b
.
Dimensiones,
Volumen y Momento de
Inercia
(i) Maderas
Cuando el palo está
en un ángulo
de reposo de 60°, las
dimensiones de la
cabeza deben ser tales que:
- distancia desde el talón a la punta de la cabeza del
palo debe ser mayor que la distancia de la cara a la parte posterior de la
cabeza del palo.
- la distancia desde el talón a la punta de la cabeza del palo no
es mayor de 5 pulgadas (127 mm.); y
- distancia desde la base a la corona de la
cabeza del palo no es mayor de 2,8 pulgadas (71,12 mm.) incluyendo cualquier
característica permitida.
.gif)
Estas dimensiones se miden sobre
líneas horizontales entre
las proyecciones verticales de los puntos externos de:
- el talón y la punta .
- Ia

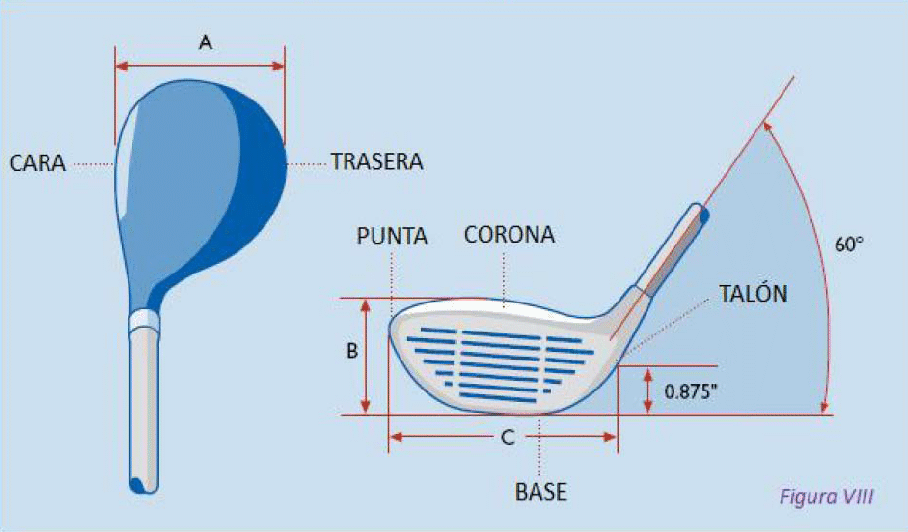

cara y la parte posterior (ver Fig. VIII, dimensión A)
y sobre líneas verticales
entre proyecciones
horizontales
de los puntos externos de la base y la parte más
alta (corona) de la cabeza del palo (ver Figura VIII, dimensión B). Si el punto
externo del talón no está claramente definido, se considera que está 0,875
pulgadas (22,23 mm.) por encima del plano horizontal sobre el que reposa el palo
(ver Figura va dimensión C).
El volumen de la cabeza no debe exceder de
460
centímetros
cúbicos (28,06 pulgadas cúbicas), más una tolerancia de 10 centímetros cúbicos
(0,61 pulgadas cúbicas).
Cuando el palo está en un ángulo de reposo de
60
grados, el
componente del momento de inercia alrededor del eje vertical a través del centro
de gravedad de la cabeza del palo no debe exceder de 5900 g cm3 (33,259 onzas
pulgadas), más una tolerancia de prueba de 100 9 cm3 (0,547 onzas pulgadas).
(ii) Hierros
Cuando la cabeza del palo está en su
posición normal en preparación para el golpe, las dimensiones de la cabeza deben
ser tales que la distancia desde el talón a la punta es mayor que la distancia
desde la cara a la parte posterior.
|

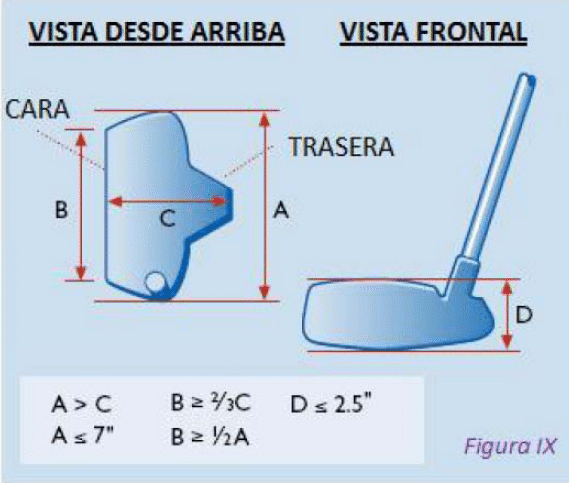

(iii) Putters (ver la Fig. IX)
Cuando la cabeza del palo está en su
posición
normal en preparación para el golpe, las dimensiones de la cabeza deben ser
tales que:
-
la distancia desde el talón a la punta es mayor que
la distancia desde la cara a la parte posterior.
-
la distancia desde el talón a
la punta de la cabeza es menor o igual a 7 pulgadas (177,8 mm.).
-
la distancia
desde el talón a la punta de la cara es mayor o igual que dos tercios de la
distancia desde la cara a la parte posterior de la cabeza.
- la distancia desde el
talón a la punta de la cara es mayor o igual que la mitad de la distancia del
talón a la punta de la cabeza.
-
la distancia desde la planta a la parte superior
de la cabeza, incluyendo cualquier característica permitida, es menor o igual
que 2,5 pulgadas (63,5 mm.).
Para las cabezas con forma tradicional
estas
dimensiones
se medirán en líneas horizontales entre proyecciones verticales de
las puntas más extremas de:
- el talón y la punta de la cabeza;
- el talón y la
punta de la cara; y .
- Ia cara y la parte posterior
y en líneas verticales entre
las proyecciones horizontales de la puntas más extremas de la planta y la parte
superior de la cabeza.
Para cabezas de palo con formas inusuales, las
dimensiones de la punta al talón pueden hacerse en la cara del palo.
|
|
.gif) |
c. Efecto Muelle y Propiedades Dinámicas
El diseño,
material y/o construcción de la
cabeza
del palo (incluyendo la cara del palo) y
cualquier tratamiento que se le haga, no debe:
(i) tener el efecto de un muelle
que excede del límite establecido en el Protocolo de Prueba de Péndulo archivado
en el R&A; o
(ii) incorporar características o tecnología que incluyen, pero que
no están limitadas a, muelles o características de muelles cuyo objetivo, o
efecto, es el de influir indebidamente en el efecto muelle de la cabeza del
palo; o
(iii) influir indebidamente en el movimiento de la bola.
Nota: el
apartado
(i) anterior no se aplica a los putters
d. Cara para Golpear
La cabeza del palo debe tener
solamente
una
cara para golpear, excepto un putter que puede tener dos si sus
características son las mismas, y están opuestas la una a la otra.
5. CARA DEL PALO
|
a. General.
La cara del palo debe ser dura y rígida y no
debe proporcionar una rotación a la bola significativamente mayor que el de una
cara estándar de acero, (se puede hacer alguna excepción para los putters).
Excepto para las marcas relacionadas más adelante, la cara del palo debe ser
lisa y no debe tener ningún grado de concavidad.
b. Rugosidad y Material del Área de impacto.
Con la
excepción de las marcas especificadas
en
los párrafos siguientes, la rugosidad
de la superficie dentro del área en la que se desea que se produzca el impacto
("área de impacto") no debe exceder de la que deja el pulido decorativo o el

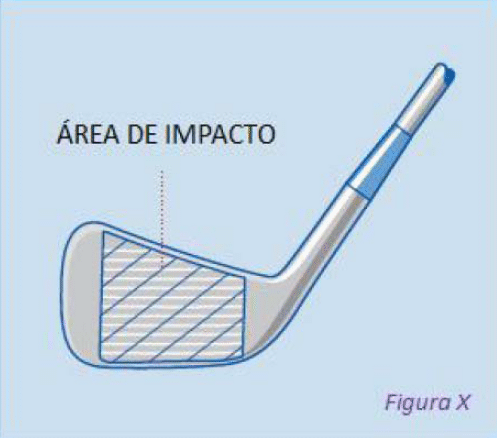

fresado fino (ver la Fig. X).
Toda el área de impacto debe ser de un solo
material
(puede
haber excepciones para los palos con cabeza de madera).
|
|
.gif) |
c. Marcas del Área de impacto
Si un palo tiene estrías y/o
marcas
de perforación en el área de impacto éstas deben cumplir las siguientes
especificaciones:
(i) Estrías.
-
Las estrías deben ser rectas y paralelas
-
Las
estrías deben tener un sección transversal simétrica y tener lados que no

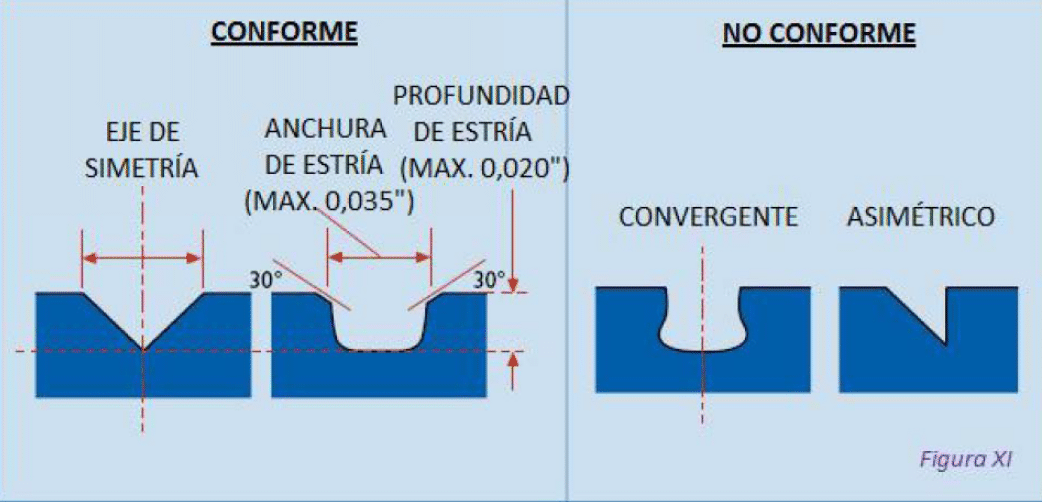

converjan (ver Figura XI)
* Para palos cuyo ángulo de inclinación (loft) sea igual o
superior a 25 grados, las estrías deben tener una sección transversal sencilla.
-
La anchura, espaciado y sección transversal
de las estrías deben ser consistentes en toda el área de impacto (se pueden hacer
algunas excepciones en las maderas).
-
La anchura (W) de cada una
de las estrías
no debe
exceder de 0,035 pulgadas (0,9 mm.),
utilizando el método de medida de 30 grados archivado en
el R&A.
-
La distancia entre los bordes de estrías adyacentes (S) no debe ser
inferior a tres veces la anchura de las estrías, y no menor de 0,075 pulgadas
(1,905 mm.).
-
La profundidad de cada estría no debe exceder de 0,020 pulgadas
(0,508 mm.)
* Para palos que no sean Drivers, el área de
la sección

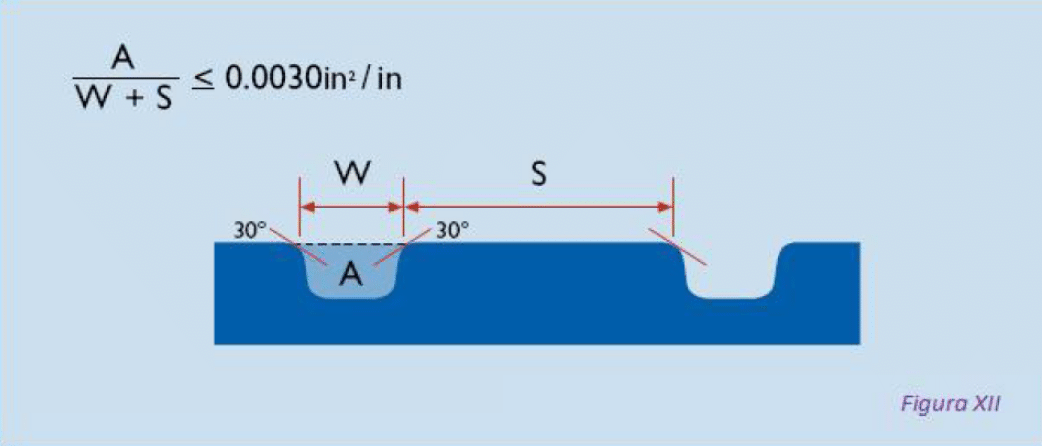

transversal (A) de una estría dividida por el paso de la estría (W+S) no debe
exceder de 0,0030 pulgadas cuadradas por pulgada (0,0762 mm2/mm) (Ver la figura
XI).
-
Las estrías no deben tener bordes afilados
o labios elevados.
* Para palos cuyo ángulo de inclinación
(loft) sea igual o superior a

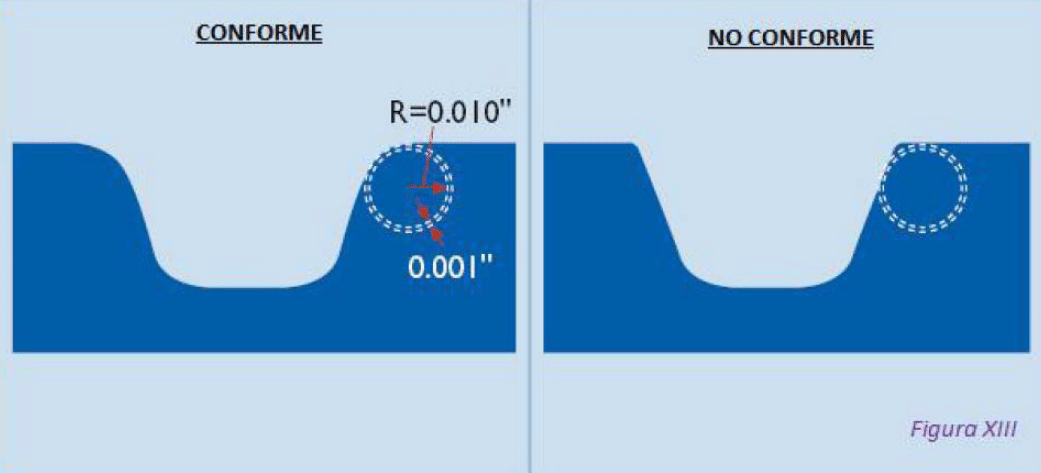

25 grados, los bordes de las estrías deben ser sustancialmente de forma curvada,
con un radio efectivo que no sea menor de 0,010 pulgadas (0,254 mm) al medirlo
tal y como se expone en la Fig. XIII y no mayor de 0,020 pulgadas (0,508 mm). Se
permiten desviaciones en el radio efectivo de hasta 0,001 pulgadas (0,0254 mm).
.gif)
.gif)
(ii) Marcas de
Perforación.
-
La dimensión máxima de
cualquier marca de perforación no debe exceder 0,075 pulgadas (1,905 mm).
-
La
distancia entre marcas de perforación adyacentes (o entre marcas de perforación
y estrías) no debe ser menor de 0,168 pulgadas (4,27 mm.) medido de centro a
centro.
-
La profundidad de cualquier marca de perforación no debe exceder de
0,040 pulgadas (1,02 mm.).
- Las marcas de perforación no deben tener bordes
afilados ni labios elevados.
* Para palos cuyo ángulo de inclinación (loft) sea igual o
superior a 25 grados, los bordes de las marcas de perforación deben ser
sustancialmente de forma curvada, con un radio efectivo que no sea menor de
0,010 pulgadas (0,254 mm) al medirlo tal y como se expone en la Fig. XIII, y no
mayor de 0,020 pulgadas (0,508 mm). Se permiten desviaciones en el radio
efectivo de hasta 0,001 pulgadas (0,0254 mm).
.gif)
Nota 1: Las precedentes especificaciones de estrías y
marcas de perforación marcadas con un asterisco (*) sólo se aplican a nuevos
modelos de palos fabricados el 1 de Enero de 2010 o a partir de esta fecha y a
cualquier palo cuya marcas de la cara hayan sido alteradas a propósito, por
ejemplo, volviéndole a hacer las estrías. Para más información sobre el estatuí
de los palos disponibles antes del 1 de Enero de 2010, diríjase a la sección de
"Búsqueda de Equipo" de www.randa.org.
Nota 2: El Comité puede requerir, en las
condiciones
de la competición, que los palos que lleve el jugador deban ser
conformes con las precedentes especificaciones de las estrías y marcas de
perforación identificadas con un asterisco (*). Se recomienda esta condición
sólo para competiciones relativas a jugadores expertos. Para más información,
diríjase a la Decisión 4-1/1 de las "Decisiones sobre las Reglas de Golf"
d. Marcas Decorativas.
El centro del área de impacto puede
indicarse con un dibujo dentro de los límites de un cuadrado cuyos lados tienen
una longitud de 0,375 pulgadas (9,53 mm.). Dicho dibujo no debe influir
indebidamente en el movimiento de la bola. Se permiten marcas decorativas fuera
del área de impacto.
e. Marcas en la Cara de Palos no Metálicos.
Las
especificaciones anteriores no se
aplican
a las cabezas de palos hechas de
madera en las que el área de impacto de la cara es de un material cuya dureza es
menor de la del metal y cuyo ángulo de inclinación es de 24 grados o menos, pero
se prohíben las marcas que podrían influir de forma indebida en el movimiento de
la bola.
f. Marcas en la Cara de los Putters.
Ninguna de las marcas de la cara de un putter debe
tener
bordes
afilados o labios elevados. Las
especificaciones con respecto a la rugosidad, material y marcas en el área de
impacto no se aplican a los putters.
.gif)
.gif)
.gif)
.gif)
.gif)
.gif)
.gif)
